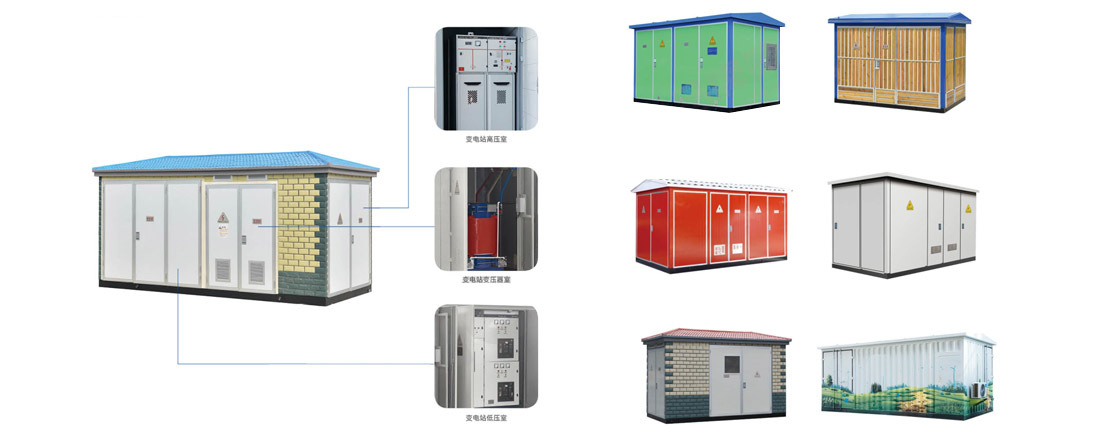

YB-12/0.4 戶外預裝式變電站(歐式)

箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。

關鍵詞：

變電站

所屬分類：

咨詢熱線：

YB-12/0.4 戶外預裝式變電站(歐式)

圖文詳情

型號含義

YB	□	-	12/04	-	□
預裝式變電站	設計序號		額定電壓(高壓/低壓)		變壓器容量

主要技術參數

名稱	單位	高壓電器	變壓器	低壓電器
額定電壓	kV	6/10	60/0.410/0.4	0.4
額定容量	kVA		50-1600
額定電流	A	200、400、630		100-3200
額定短路開斷電流	A	斷路器25kA		15~63kA
額定短路開斷電流	kA	組合開關取決于熔斷器		15~63kA
額定短時耐受電流	kA	16,20(4S)		15(1s)
額定短時耐受電流	kA	16,20(4S)		30(1s)
額定峰值耐受電流	kA	31.5,50		30
額定峰值耐受電流	kA	31.5,50		63
工頻耐壓(1min)	kV	相對地及相間32/42	25/35(油浸)	≤0.3,2
工頻耐壓(1min)	kV	隔離斷口36/48	20/28(干式)	>0.3,2.5
雷電沖擊耐壓(峰值)	kV	相對地及相間60/75	60/75
雷電沖擊耐壓(峰值)	kV	隔離斷口70/85	60/75
箱體防護等級			IP33
噪聲水平	dB		≤45
執行標準		GB/T 17467《高壓低壓預裝式變電站》
執行標準		DL/T537《6-35kV箱式變電站訂貨技術條件》
