ZGS 預裝式箱式變電站(美式)
箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。
關鍵詞：
所屬分類：
咨詢熱線：
ZGS 預裝式箱式變電站(美式)
圖文詳情
型號含義
| ZGS | □ | - | □ | - | □ | / | □ |
| 預裝式變電站 | 性能水平代號 | 高壓接線方案 | 變壓器額定容量 | 電壓等級 |
主要技術參數
| 額定電壓 | kV | 10/0.4(高壓/低壓) |
| 最高工作電壓 | kV | 12(高壓側) |
| 額定頻率 | Hz | 50 |
| 額定容量 | kVA | 50-1600 |
| 1分鐘工頻耐壓 | kV | 35 |
| 雷電沖擊電壓 | kV | 75 |
| 冷卻方式 | 油浸自冷 | |
| 高壓后備熔斷器開斷電流 | kA | 50 |
| 插入式熔斷器開斷電流 | kA | 2.5 |
| 環境溫度 | ℃ | -35~+40 |
| 線圈允許溫升 | ℃ | 65 |
| 無載調壓 | ±5%或±2×2.5% | |
| 噪聲等級 | db | 50 |
| 防護等級 | IP43 |
使用條件
● 冷卻條件:空氣自冷；
● 海拔高度:≤1000m；
● 環境溫度:戶外環境溫度不高于 40℃，不低于 -45℃:月平均溫度不超過 30℃，年平均溫度不超過 20℃;
● 相對濕度:在 25°C時，空氣相對濕度不超過95%，月平均不超過90%；
● 防震水平:水平加速度不大于 0.3m/s2，垂直加速度不大干 0.15m/s2；
● 周圍環境:安裝環境應無明顯污穢，爆炸性，腐蝕性氣體和粉塵；
● 安裝場所:應無劇烈振動沖擊，要求安裝在水泥臺或其它平整、堅實的平臺上；
● 當上述正常使用條件不能滿足使用要求時，由用戶與制造廠協商。
基礎構造
技術要求
● 混凝土臺基應表面平整，組合變電站安裝完畢后，底座四周用水泥抹封；
● 接地排和電纜固定支架的形可根據實際情況而定；
● 電纜固定架和接地排應預埋；
● 進出線電纜孔的位置根據具體情況而定；
● 組合變安裝后開關正面必須有不小于1.5m的空隙，以利操作；
● 接地網可用 12 鍍圓鋼或 30x4 鍍鋅扁鋼制作，接地線電阻應符合電力部門的要求。
注:L、W、H尺寸按實際工程配置確定。

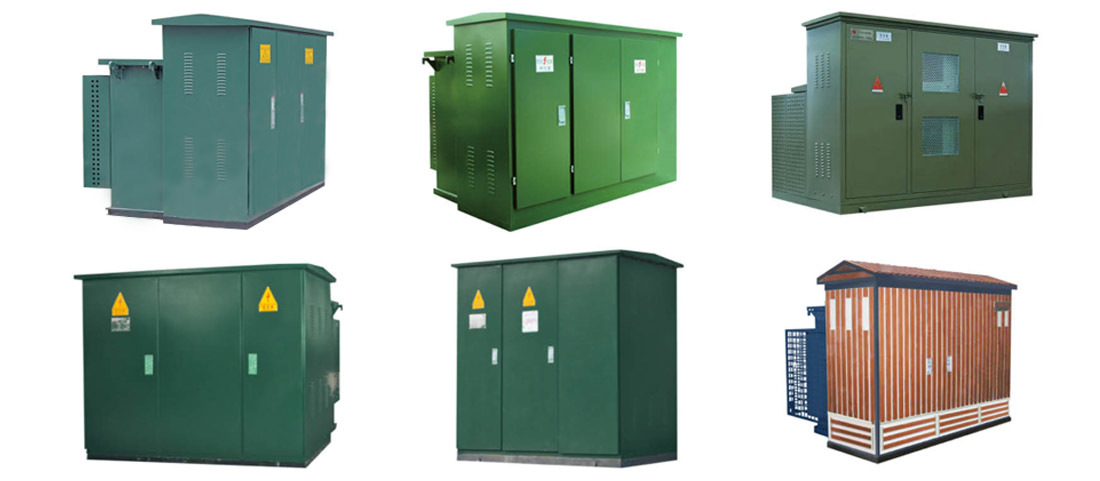

產品展示
